隔離配電器，從產品的字面意思就能知道儀表是含有配電功能的，它可以直接給二線制變送器提供24V的電源，變送器無需再另外接工作電源，那二線制變送器就如我們常見的：壓力變送器、液位變送器、溫度變送器等。下面我們來說說它們之間的接線吧。

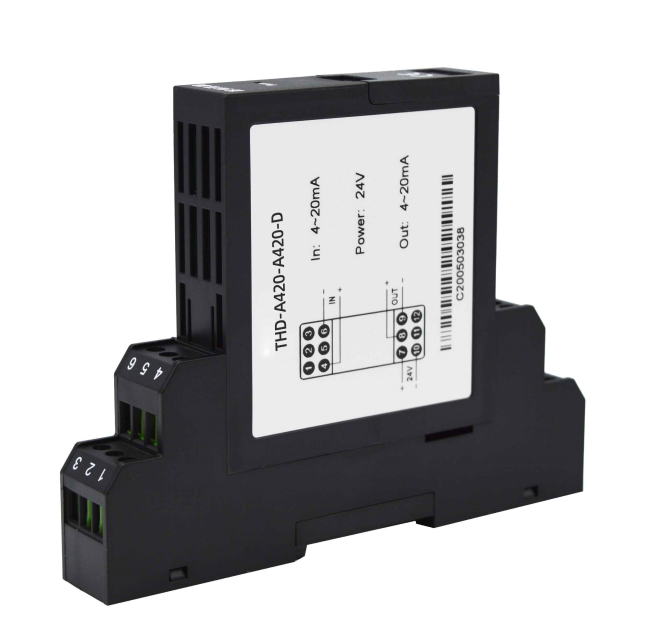

二線制變送器與隔離配電器的接線，可以依照上面產品中的接線圖，只需將變送器的正極接到4號端子，變送器的負極接到6號端子即可。

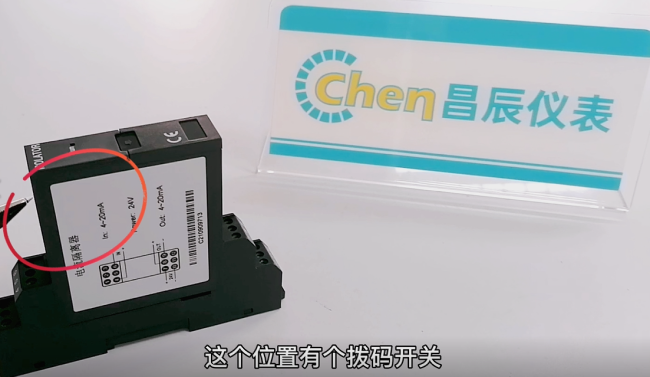

然后要注意的是，這個位置有個撥碼開關，要將撥碼開關的位置撥到配電端，也就是朝著上方，正常情況下，配電器的撥碼開關都是默認在配電端的。
額外需要注意的是，由于隔離配電器本身自帶24V外供電源，但是功率不大，給一般的二線制變送器供電是沒問題的，但一些功率比較大的變送器就需要另外接電源咯。
附錄：隔離配電器
