今天，昌辰儀表技術李工跟大家講解下關于交流供電隔離器的接線和安裝時的注意事項。

（一）我們根據以往用戶的反饋，在接線時的注意事項主要有以下四項：

第一、電源一定要確認參數及接線腳位，工業上電源常規有DC24V、AC110、AC220、AC380，電壓接錯或端子腳位接錯便會導致產品損壞或者不工作，我們這款隔離器的電源是AC220，接線腳位是15、16（圖一），對應端子的側邊便也是15、16（圖二）。

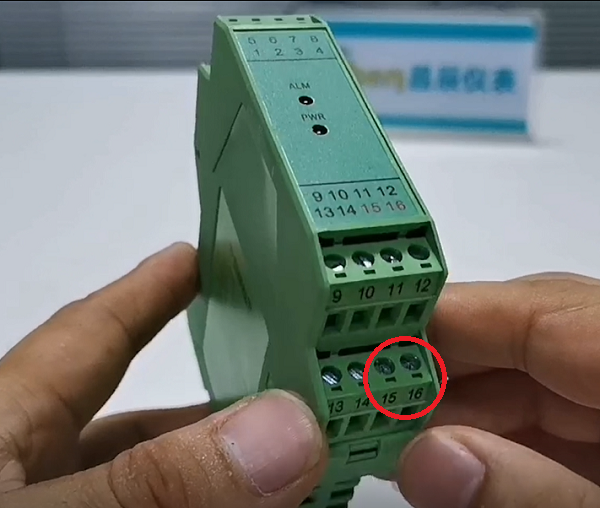

（圖一）

（圖二）

第二、當信號為直流電壓或電流時，一定要確認正負極性，必須保證和隔離器對應端子的正負端連接，接反會導致隔離器輸出異常，我們這個輸入是4-20mA，端子是2+，1-；假如你把+的接到1，隔離器輸出就沒有了；

第三、當輸入電壓或電流超出隔離器的輸入范圍時，需將信號處理后達到輸入范圍方可接入，直接接入會燒毀，或是出現輸入或變送輸出有異常的現象。

第四、交流供電隔離器的端子是插拔式的（我們在隔離器上的端子都可以拔下來接線的），每排端子的結構是一樣的，所以要確保端子插回到原來的位號，否則會損壞隔離器或者出現其他異常現象的發生。

（二）最后說說交流供電隔離器安裝的注意事項：

第一、交流供電隔離器是導軌安裝，通過活動卡口固定需將卡扣朝下，便于后續拆卸，我們拆卸的時候可以直接用起子，通過活動卡扣很輕松的將儀表拆下。

第二、 安裝的隔離器之間需要保持一定的距離，不能完全貼緊，空隙常規是0.5厘米以上，確保散熱良好以及避免產品之間的互相干擾。

以上便是交流供電隔離器的接線和安裝的注意事項，在文末我們會附上具體產品的頁面鏈接。
